面向工业现场的PLC模拟量精密检测与多路传输系统

以西门子 S7-200 SMART PLC 为核心，搭一套能把温度等模拟量「测准、传稳」的工业控制系统：集成 0~5V 电压型、4~20mA 电流型、PT100+AR02 三种温度检测方式，再用模拟量直传与 RS485 数字通信两条路径传输，并通过校准、稳定性、抗干扰三组对比实验评出工程选型结论——一套完整的工业自动化检测与传输方案设计。

任务类型时序与信号
专业方向电气/自动化 · 计算机

项目亮点

✅ 参考文献 [28] 缺失（拆分合并段落）
✅ 17个页眉残留文本行清除
✅ 中英文摘要分页
✅ Heading 1 标题结构补全（ch2/3/6 插入，ch4/5 补名）

如果你想找一个落在真实工业现场、又能完整讲清"一套控制系统怎么从头搭起来"的硬核项目，这个「基于 PLC 的模拟量检测与传输」很合适。

它的方向很扎实——以工业里最常见的西门子 PLC 为大脑，把温度这类模拟量信号"测准、传稳"，并且不是只搭一套就完事，而是把三种测温方式、两条传输路径放在一起做对比，最后给出工程选型结论。配套也给你备齐了，帮你真正搞懂它、在面试和答辩里讲明白：从系统结构、硬件选型、PLC 程序到实验数据的完整技术文档，里面连简历描述和会被追问的面试问题都连答案写好了，还有一整套能直接做 PPT 的系统架构图、技术路线图和实验图表。

flowchart LR A["现场被测量 温度/压力/流量"] --> B["三种检测方式 0~5V · 4~20mA · PT100"] B --> C["两条传输路径 模拟量直传 / RS485"] C --> D["西门子 S7-200 SMART PLC 标度变换·数字滤波"] D --> E["MCGS 触摸屏 显示·校准·报警"] D --> F["对比实验评价 精度·稳定·抗干扰·成本"]

先说清楚，它到底在做什么

工业现场里，温度、压力、流量这些连续变化的物理量统称"模拟量"。要把它们用进自动化控制，得先测准（用传感器/变送器把物理量变成标准电信号），再传稳（把信号可靠地送进控制器），最后由控制器处理与显示。这个项目就是围绕这条链路，用工业界最主流的可编程控制器（PLC）搭了一套完整的检测与传输系统。

它的有意思之处在于"不只做一套，而是做对比"：检测端同时上了 0~5V 电压型、4~20mA 电流型、PT100+AR02 三种测温方式；传输端同时铺了模拟量直传和 RS485 数字通信两条路径；中枢用一台西门子 S7-200 SMART PLC 统一做标度变换、数字滤波和逻辑处理，再配昆仑通态 MCGS 触摸屏做人机交互。这样就能在同一个平台上，公平地比出"谁更准、谁更稳、谁更抗干扰、谁更省钱"。

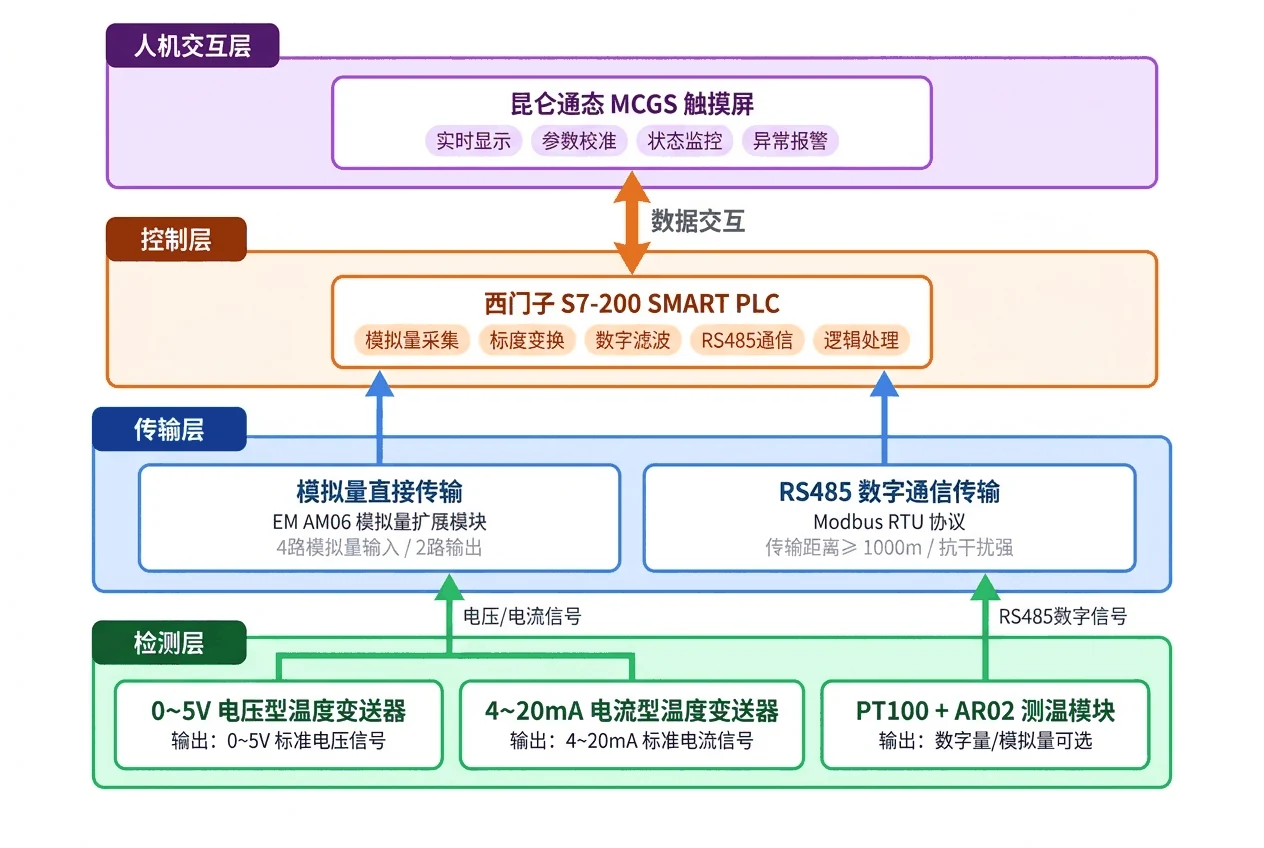

PLC 模拟量检测与传输系统四层架构 — 整个系统的四层架构：底下检测层三种测温方式并行，中间传输层模拟量直传与 RS485 两条路并走，控制层是西门子 S7-200 SMART PLC，最上面 MCGS 触摸屏做显示与报警。一张图就把"信号从现场怎么一路走到屏幕"讲清楚了。

搞懂它，你能在面试里讲清楚什么

把下面几件事吃透，面试官顺着工业自动化这条线问下来你都能接得住。

一套 PLC 控制系统是怎么从需求一步步设计出来的。 这是整个项目的主干，也是自动化方向最该会讲的能力。你要能讲清楚选型逻辑：为什么选西门子 S7-200 SMART 这颗 PLC，扩展模块怎么配，三种测温通道的输入怎么分配到 PLC 的模拟量地址上。这种"从被测对象到硬件清单再到接线"的工程链路，正是面试官想确认你真的动过手。

西门子 S7-200 SMART PLC 实物 — 系统的控制核心：西门子 S7-200 SMART PLC。讲硬件选型时，你能说清它的 I/O 点数、自带 RS485 接口、可级联扩展模块这些为什么正好匹配本项目需求。

PLC 程序里"标度变换"和"数字滤波"到底在干什么。 这是软件设计的灵魂，也是最容易被追问细节的地方。模拟量进 PLC 时是一串原始数字量（比如 5530~27648），程序要用标度变换指令把它换算成真实温度值；而现场信号总带噪声，还得在程序里做数字滤波把毛刺压下去。你能借这两点讲清楚 PLC 编程里"采集—换算—滤波—输出"的完整处理流程。

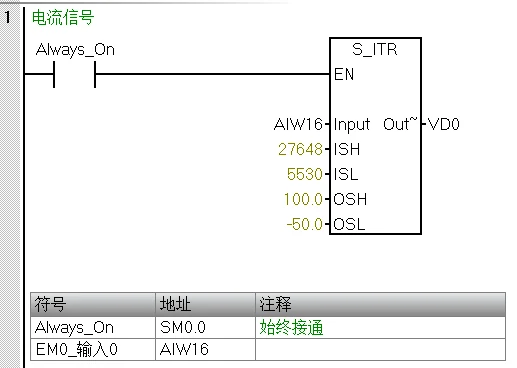

PLC 标度变换梯形图程序 — 电流信号通道的标度变换梯形图：用 S_ITR 指令把 PLC 读到的原始数字量（输入范围 5530~27648）线性映射成真实温度（-50~100℃）。照着这段就能讲清楚 PLC 程序怎么把"裸数字"翻译成"看得懂的温度"。

三种检测、两种传输放在一起比，到底比出了什么结论。 这是项目最出彩、最有"研究味"的一环。项目用同一套实验平台，做了标准温度校准、长时间稳定性、电磁环境抗干扰三组对比测试。你能借此讲清楚一个工程师该有的判断：电压型信号在长线传输和强干扰下最容易失真，电流型（4~20mA）和 PT100 抗干扰更好；模拟量直传简单但易受噪声，RS485 数字通信在远距离和强干扰下明显更稳。能把"每种方案强在哪、该用在什么场景"讲明白，正是面试官想听的选型判断力。

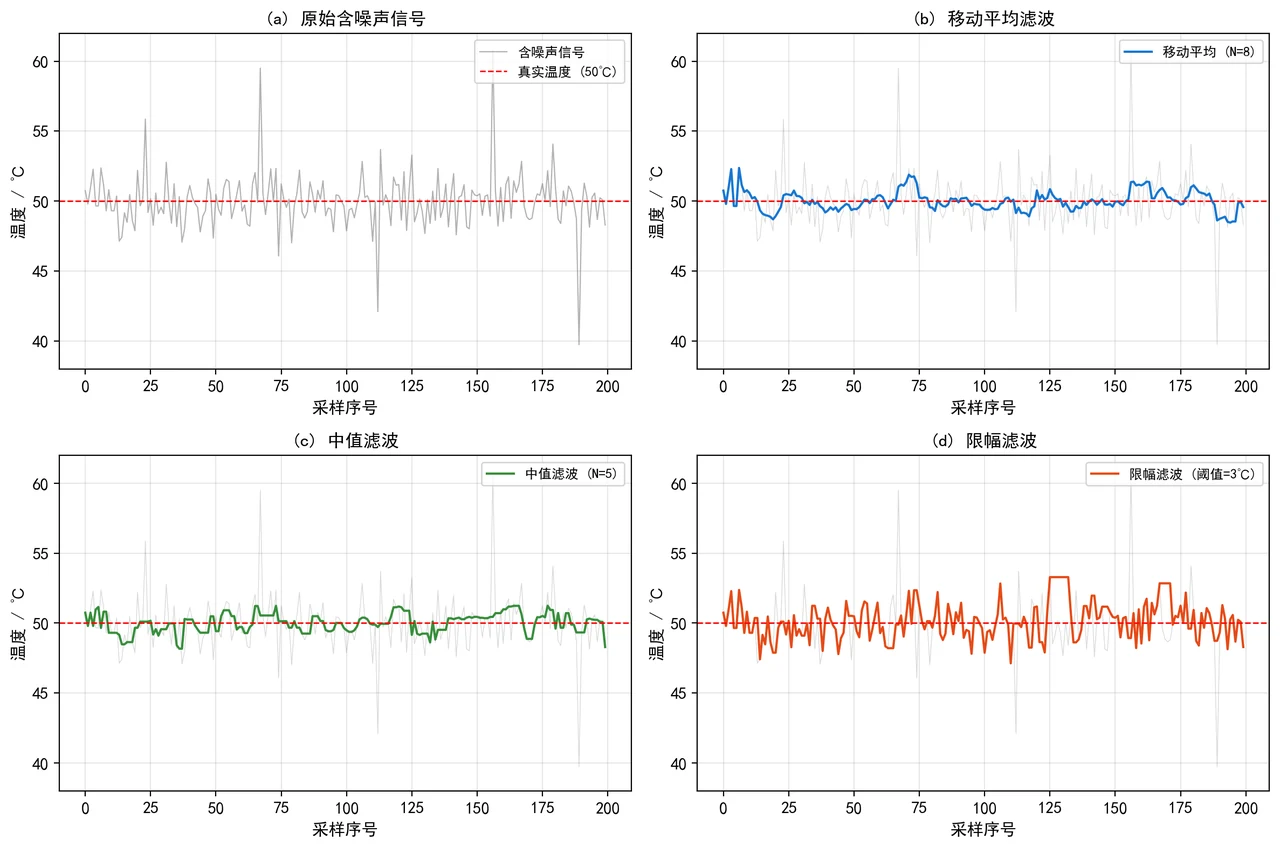

三种数字滤波算法对比 — 同一段含噪温度信号，分别用移动平均、中值、限幅三种数字滤波处理后的效果对比——直观说明 PLC 里加一道数字滤波，能把现场信号的毛刺压下去多少。

更关键的是，这些系统图和实验图怎么来的、该怎么解读，技术文档里都讲清楚了——你能说明白每张图、每张表到底说明了什么，而不只是把图贴上去。

面试官会问的，都帮你备好了

随便感受几个这个项目真实会被追问的问题：

你为什么选西门子 S7-200 SMART 这颗 PLC？扩展模块和通道地址是怎么分配的？

模拟量进 PLC 后是怎么从原始数字量换算成真实温度的？标度变换具体怎么做？

4~20mA 电流型为什么比 0~5V 电压型更抗干扰？模拟量直传和 RS485 你会怎么选？

现场信号有噪声，你在 PLC 程序里是怎么做数字滤波的？几种滤波各适合什么情况？

看到会愣一下？正常。配套的项目讲解资料把这个项目——从整体方案到硬件选型、PLC 程序细节、各种可能被追问的点——连参考答案都给你写好了，连三种检测、两种传输那组对比该怎么讲都帮你梳理好了。另外还有现成的简历描述，照着改就能写进简历；那套系统架构图、技术路线图也能直接套进 PPT 模板，快速出一份面试 / 答辩 PPT。

配套资料：搞懂一个项目需要的，这里全都有

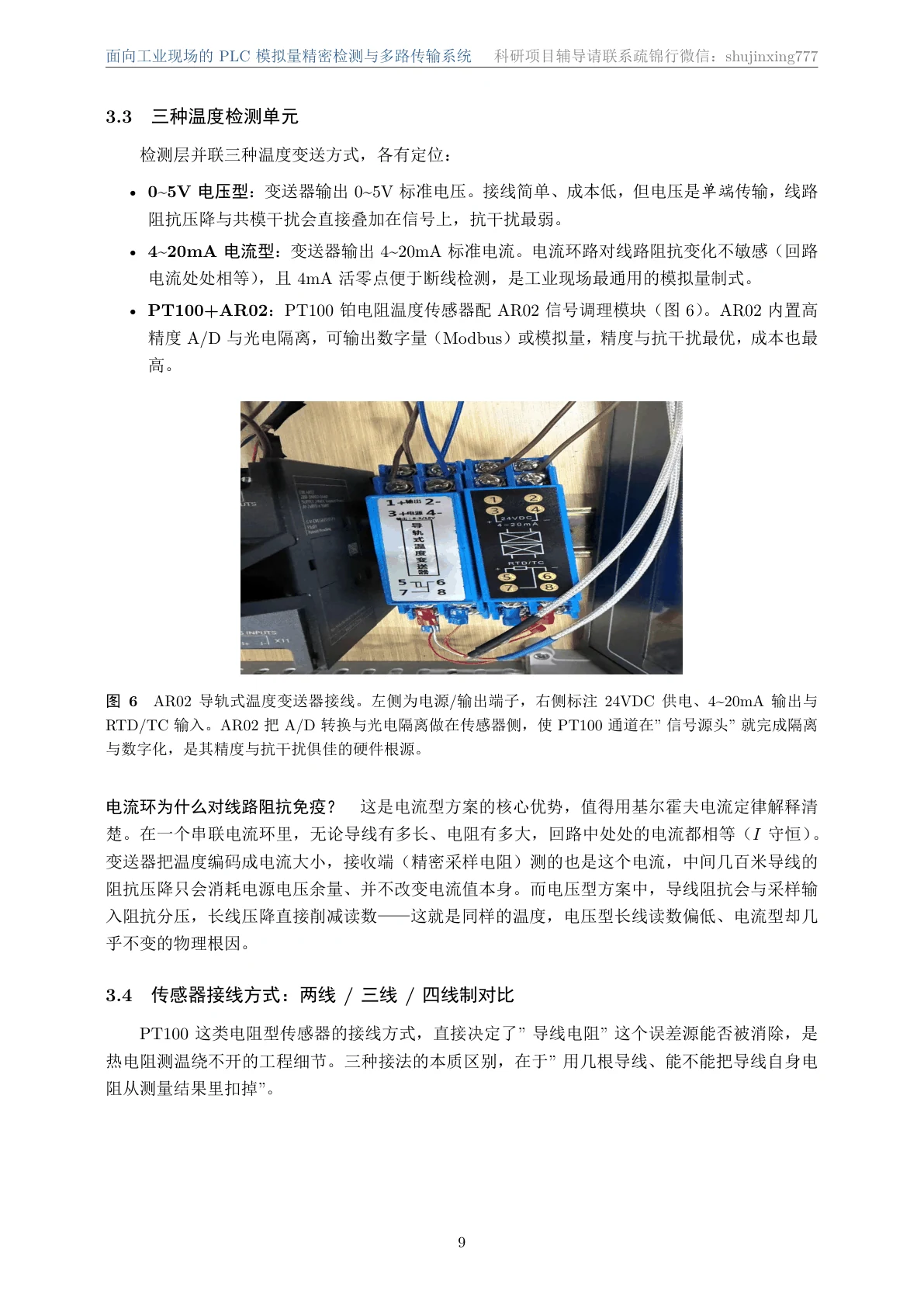

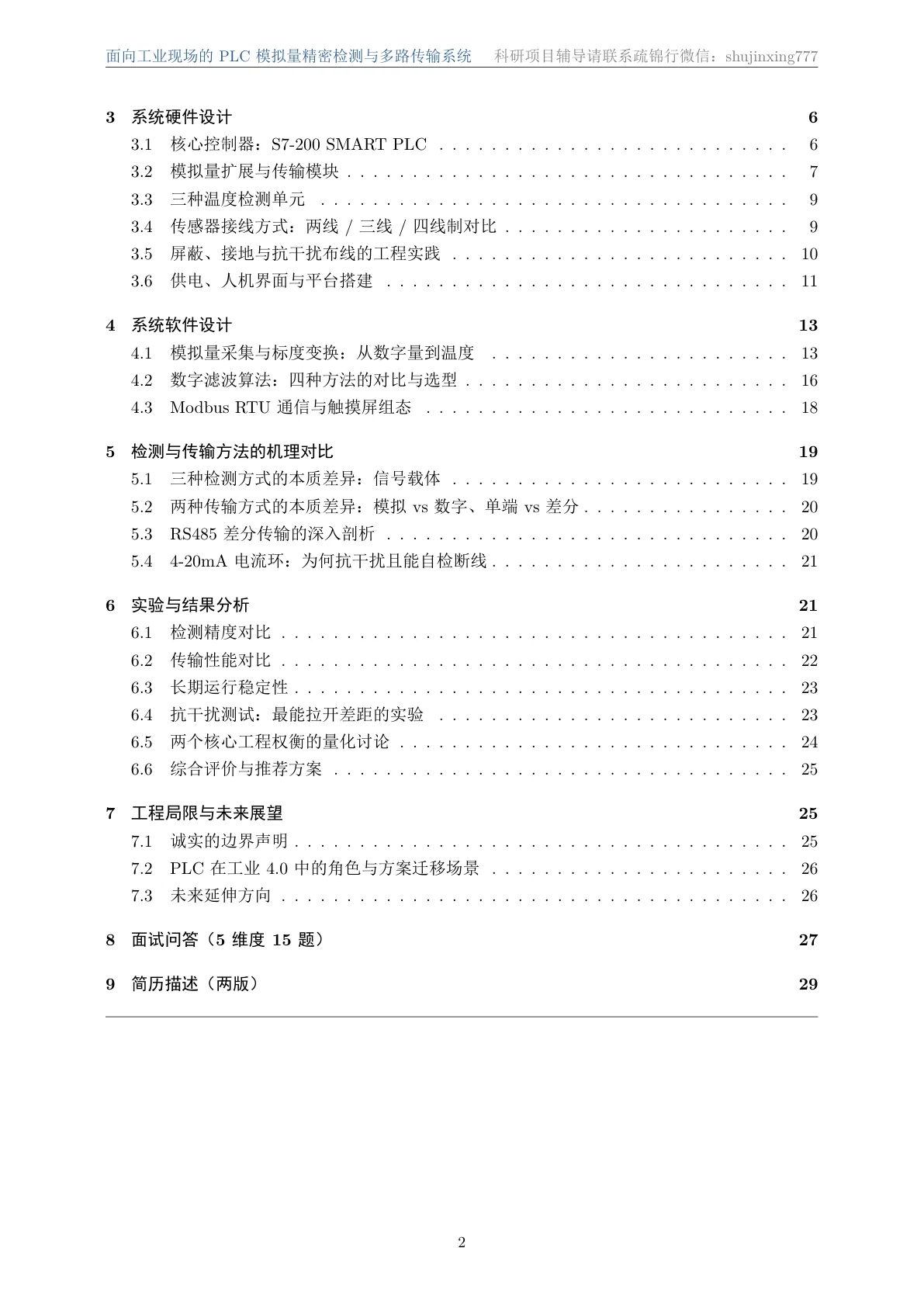

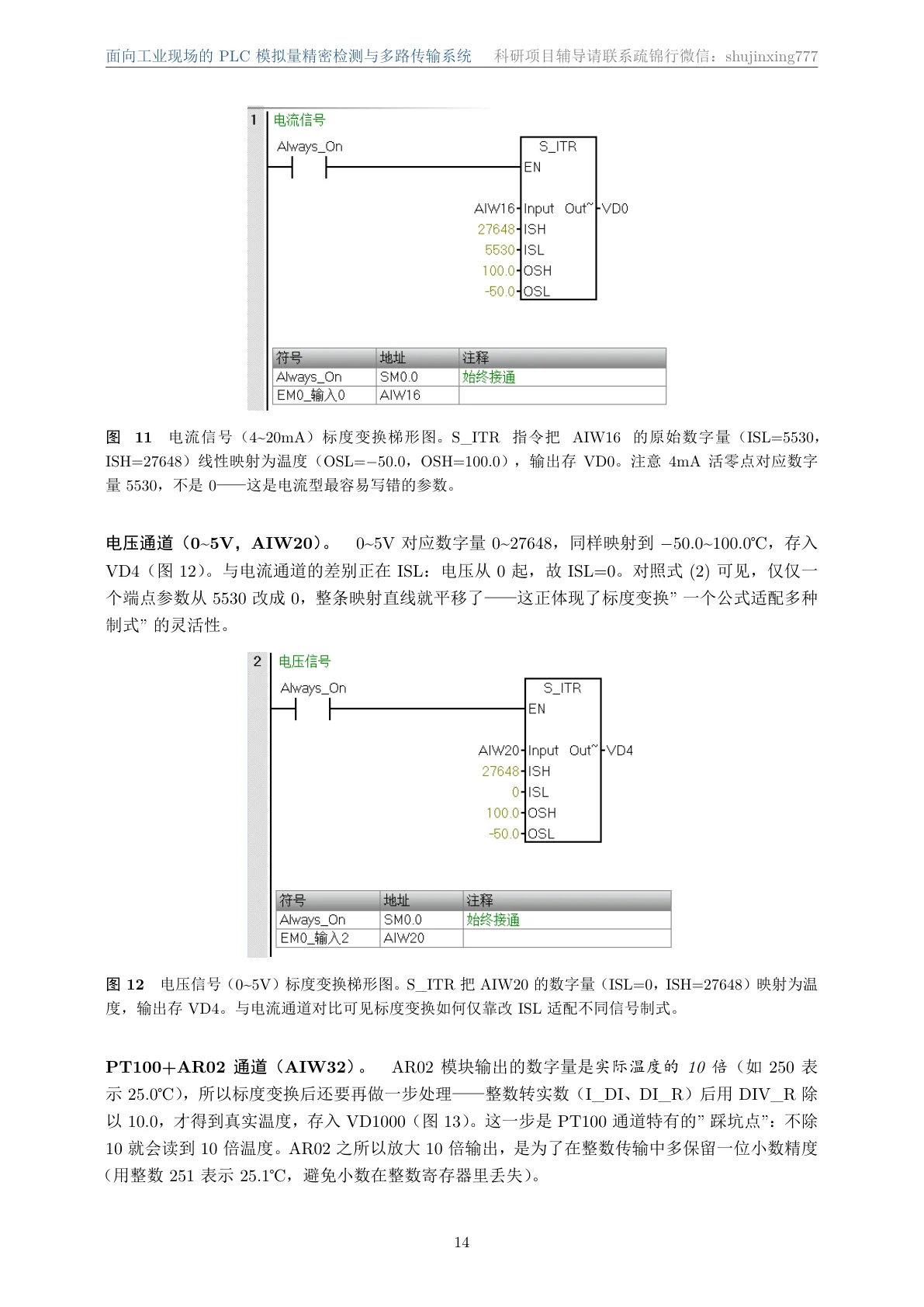

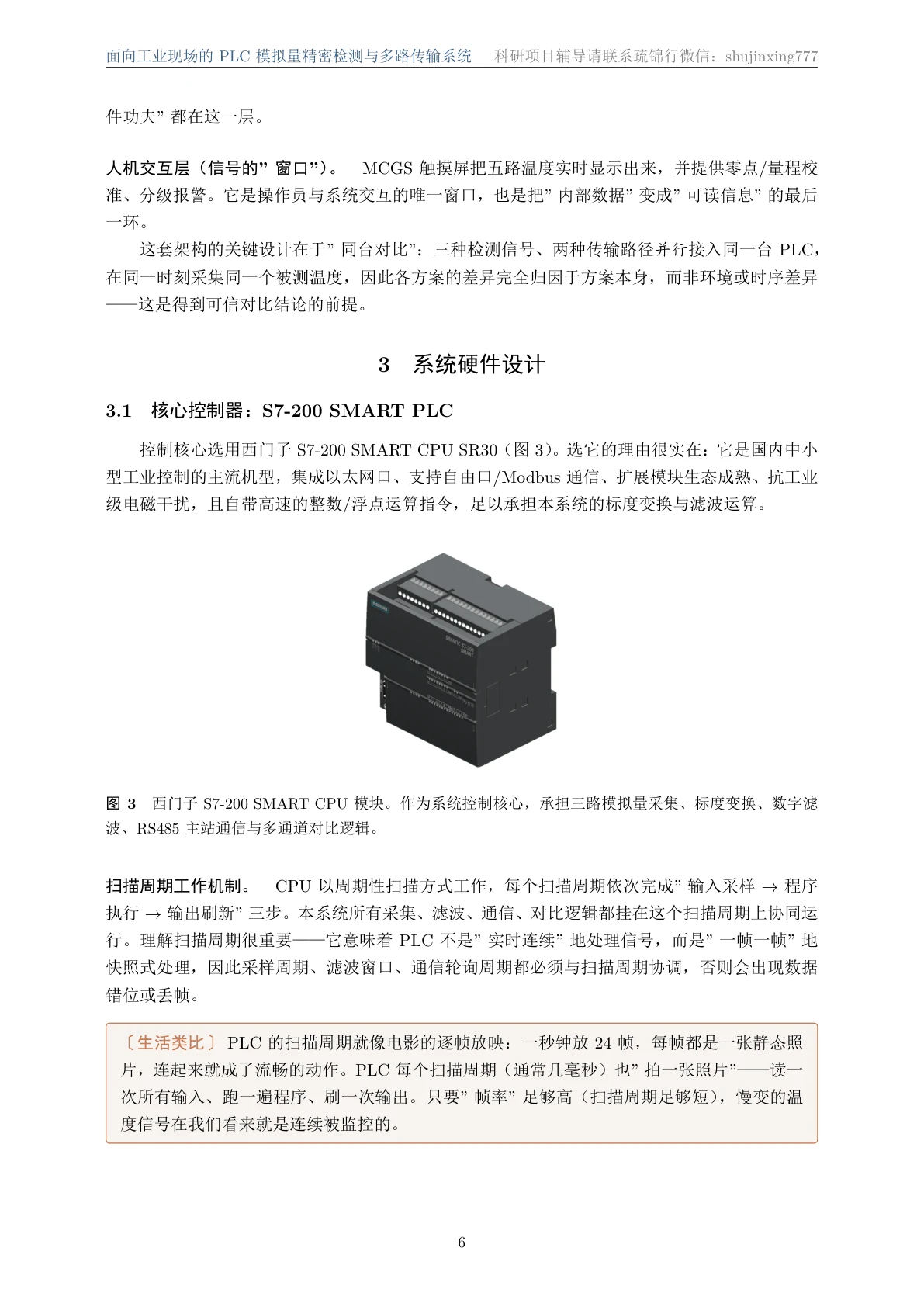

先看那份技术文档——从系统总体方案、硬件选型、PLC 程序设计，一直讲到三组对比实验的数据分析，图文并茂，硬件与软件两条线都讲透了：

整个系统的设计思路，也有一张技术路线图帮你一眼看懂——从需求界定、方案建模、系统设计，到平台搭建、实验验证、综合评价，每一步在做什么都标得清清楚楚：

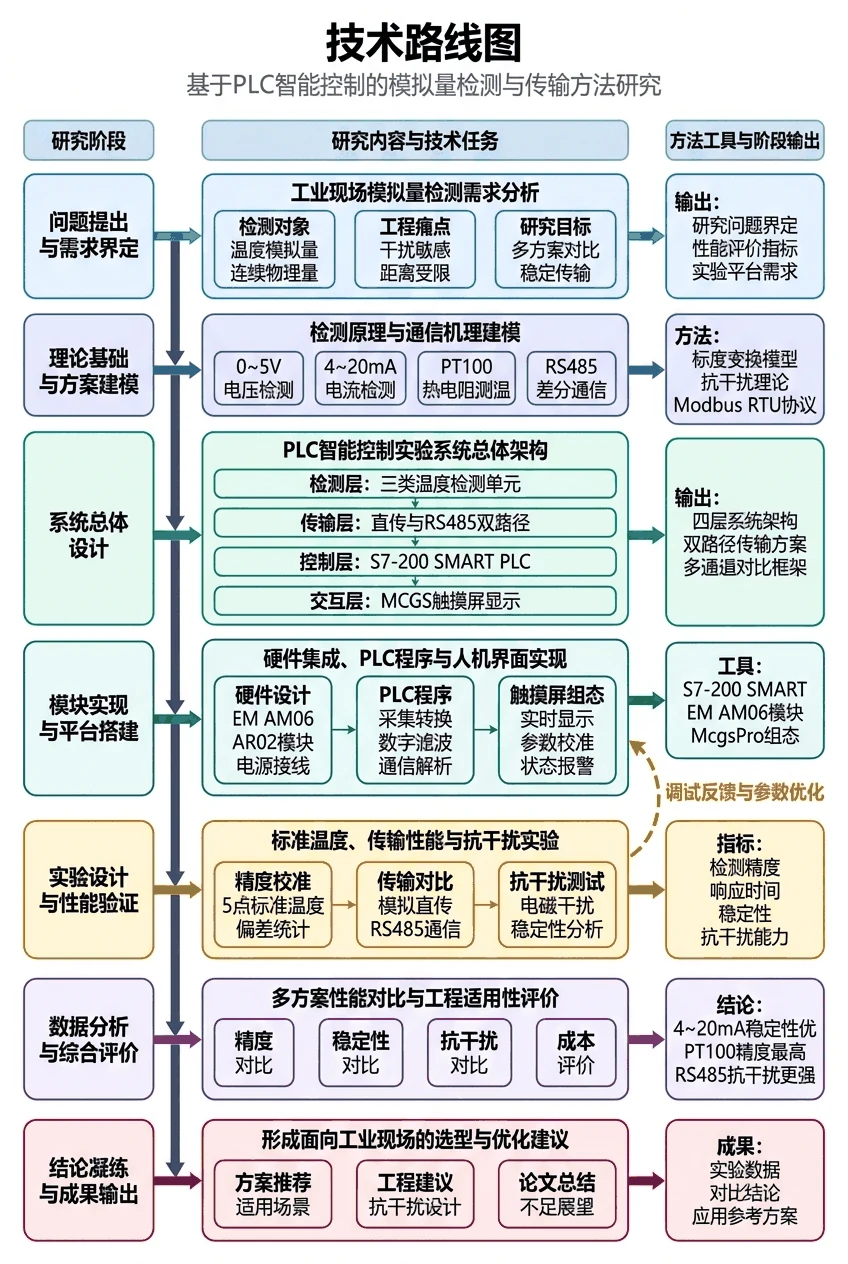

项目技术路线图：把"问题提出 → 理论建模 → 系统设计 → 平台搭建 → 实验验证 → 综合评价 → 成果输出"整条研究链路串成一张图，答辩讲思路时照着这张走最稳。

技术文档、项目讲解资料、系统架构与梯形图、整套实验图表——搞懂一个项目、并在面试里讲清楚它，需要的全都备齐了。

适合谁

不管你是赶毕设、想给简历添个扎实的工业自动化项目，还是在准备面试，这个题目都接得住。专业上，电气工程、自动化、测控技术、机械电子、工业工程，以及想往工业控制、嵌入式、智能制造方向走的计算机同学，都很合适。把"一套 PLC 控制系统怎么从需求设计到硬件选型、怎么写 PLC 程序做标度变换与滤波、怎么把多种检测和传输方案放在一起客观对比"这条完整链路真正搞懂、能讲出来，就是一个动过手、有方法论、撑得起面试的项目。
